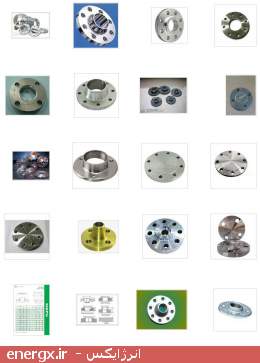

فلنج 2

در برخی موارد جهت اتصال لوله به تجهیز یا لوله به لوله از اتصال فلنجی استفاده می شود. این اتـصال به جهـت آسانی نصـب و جدا میشـود, در مـواردی کاربرد دارد که لازم اسـت خط بصورت متناوب جهت بازدید یا تعمیر باز و بسته شود. یکی از مـواردی که در فلـنج ها اهمیـت زیادی دارد کلاس فشاری فلنج است
فلنج گلودار = فلنج گلودار جوشی =فلنج گردندار

فلنج گلودار در دو نوع معمولی و بلند موجود است.فلنج گلودار جوشی به علت ضخامت کافی در جاهائی که دما زیاد و تنش های برشی, فشاری و ارتعاشی وجود دارد بکار می روند فلنج گردندار در انتها دارای گردن بوده و مشخصات آن در قسمت انتهای گردن با مشخصات لوله به آن جوش می شود یکسان است (از لحاظ قطر و ضخامت).
فلنج کور
در برخی موارد جهت انسـداد لوله از فلنج کور استفاده می شود. فلنج کور از نظر فشار داخلی و بار بر روی پیچ ها مخصوصاً در اندازه هـای بزرگ تر به تمام فلنـج های دیگر تحت فشار بیشـتری قرارمی گیرند و چون بالاترین فشار تنش در این نوع فلنج ها تنش خمشی در مرکز موثر است از این نظر مقدار تنش نسبت به فلنج های دیگر زیادتر انتخاب می شود.
فلنج اسلیپون=فلنج روکار
فلنج اسلیپون جهت اتصال, اتصالاتی مانند زانوئیها به دیگر اتصالات فلنجی و یا فلنج لوله ها مناسب است. فلنج اسلیپون مقاومت کمتری نسبت به شوک و ارتعاش دارد. مقاومت فلنج اسلیپون تحت فشار تقریباً یک سوم مقاومت فلنج گلودار میباشد.
